WAGO – Durchgangs-Reihenklemme Dreistockklemme 2000-3238 L,gr − 40 Stück

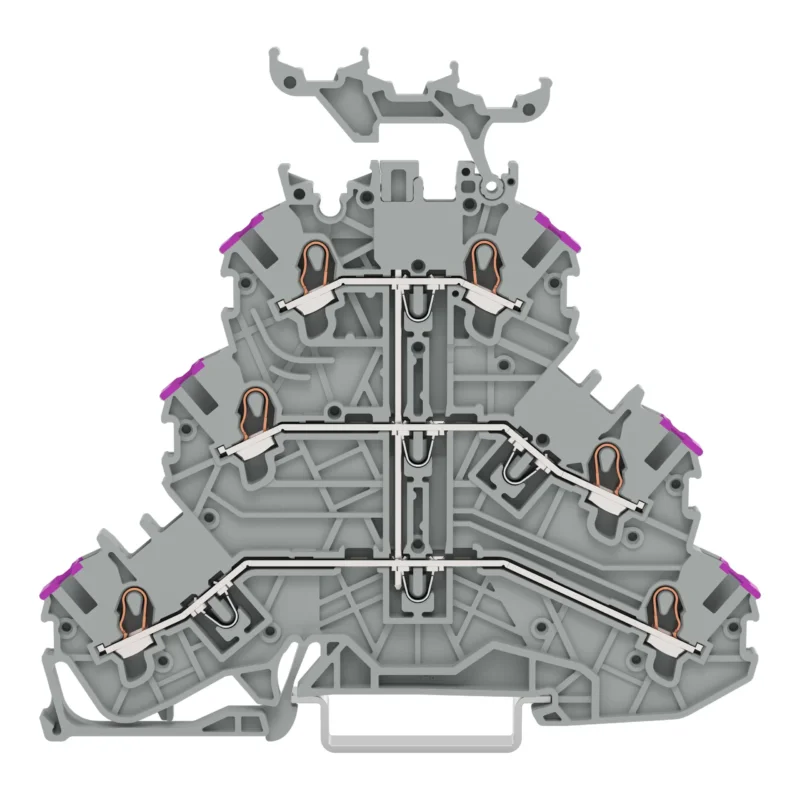

Dreistockklemme
6-Leiter-Durchgangsklemme
L
mit Beschriftungsträger
für Anwendungen Ex e II geeignet
intern gebrückt
Leitereinführung violett bedruckt
für Tragschiene 35 x 15 und 35 x 7,5
1 mm²
Push-in CAGE CLAMP®
1,00 mm²
grau

Dreistockklemme Serie 2000 mit Betätigungswerkzeug

Die Dreistockklemme hat die Artikelnummer 2000-3238 und ermöglicht eine fehlerfreie Elektroinstallation. Bei dieser Dreistockklemme ist für den Leiteranschluss eine Abisolierlänge im Bereich von 9 bis 11 mm erforderlich. Die Dreistockklemme erfüllt zudem auch die Funktion Durchgangsklemme. Bei diesem Produkt kommt die Push-in CAGE CLAMP®-Technologie zum Einsatz. Push-in CAGE CLAMP® ist der wartungsfreie Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens: Push-in. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können ohne Werkzeug direkt gesteckt werden. Eine Vorbehandlung der Leiter, z.B. durch das Aufcrimpen von Aderendhülsen, ist nicht erforderlich. Diese Dreistockklemme ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,14 mm² bis 1,5 mm² geeignet. Dieses Produkt ist für bestimmte Ex-Anwendungen geeignet (siehe Produktdatenblatt).

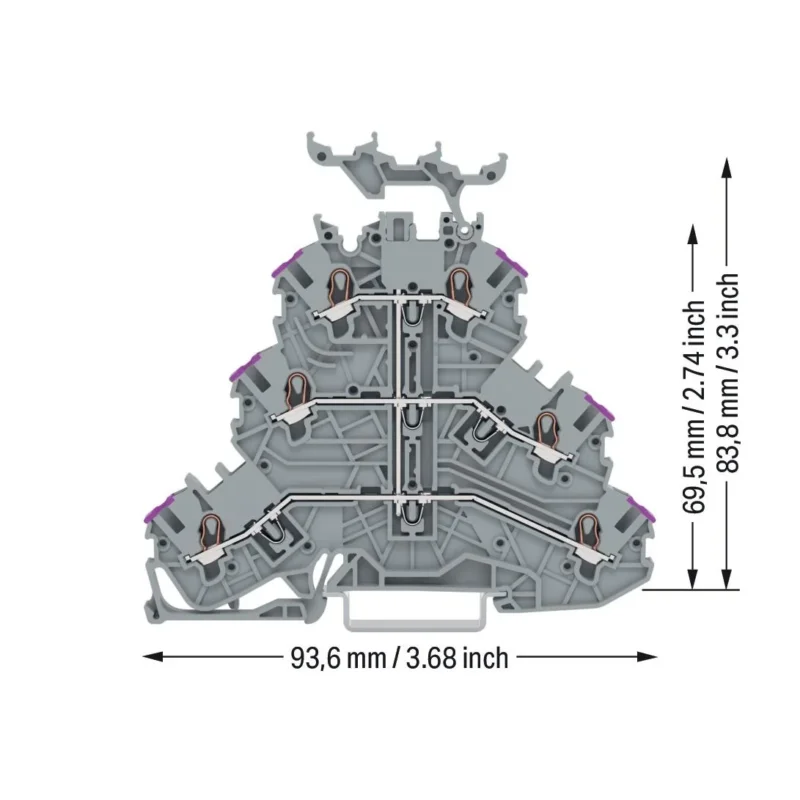

Technische Details Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse 0,14..1,5 mm² Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse 0,5..0,75 mm² Anschließbarer Leiterquerschnitt eindrähtig 0,5..1,5 mm² Anschließbarer Leiterquerschnitt mehrdrähtig 0,14..1 mm² Bemessungsstrom In 13,5 A Bemessungsspannung 500 V Ausführung elektrischer Anschluss 1 Federzuganschluss Ausführung elektrischer Anschluss 2 Federzuganschluss Anzahl der Etagen 3 Anzahl der Klemmstellen je Etage 2 Montageart Hutschiene TH35 Werkstoff des Isolierkörpers Thermoplast Betriebstemperatur 105 °C Brennbarkeitsklasse des Isolierstoffs nach UL 94 V0 Breite 3,5 mm Höhe 93,6 mm Tiefe 69,5 mm Explosionsgeprüfte Ausführung „Ex e“ ja Abschlussplatte erforderlich ja Farbe grau Etagen intern gebrückt ja
